Comment choisir un cylindre ?
Le cylindre, aussi appelé barillet ou canon, est la partie centrale et amovible du système de verrouillage de la serrure dans laquelle on insère la clé afin de verrouiller ou déverrouiller la porte.
Il peut être intégré dans différents modèles de serrures en applique, à larder, monopoints ou multipoints. Les cylindres sont un élément essentiel du niveau de sécurité d'une serrure.
Pour vous accompagner dans votre sélection de cylindre pour l'installation complète d'une serrure, Legallais vous propose ce guide de choix qui vous offre de nombreuses informations et conseils.
Le cylindre mécanique et ses différentes déclinaisons
Il s’agit du dispositif mécanique amovible dans lequel on insère la clé et qui contient le mécanisme interne de sûreté (généralement des goupilles et des ressorts) qui, lorsqu’il est actionné par la bonne clé, permet la rotation et le verrouillage/déverrouillage de la serrure.
Il existe différentes formes et longueurs permettant de s’adapter à toutes les situations :
- Cylindre européen (le plus courant),
- Cylindre rond,
- Cylindre profil suisse,
- Cylindre à languette,
- Cylindre triangle,
- Cylindre ovale,
- Barillet batteuse.
Côté finition, Il peut être en laiton nickelé donc en coloris argent ou en laiton poli avec un aspect jaune qui devient plus foncé au fur et à mesure du temps.

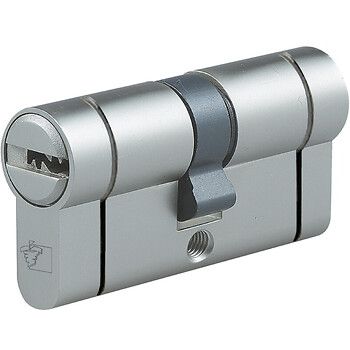

Le cylindre européen
C’est le modèle le plus répandu en France et en Europe. Sa forme est standardisée en huit.
Il en existe différents types qui vous sont détaillés.

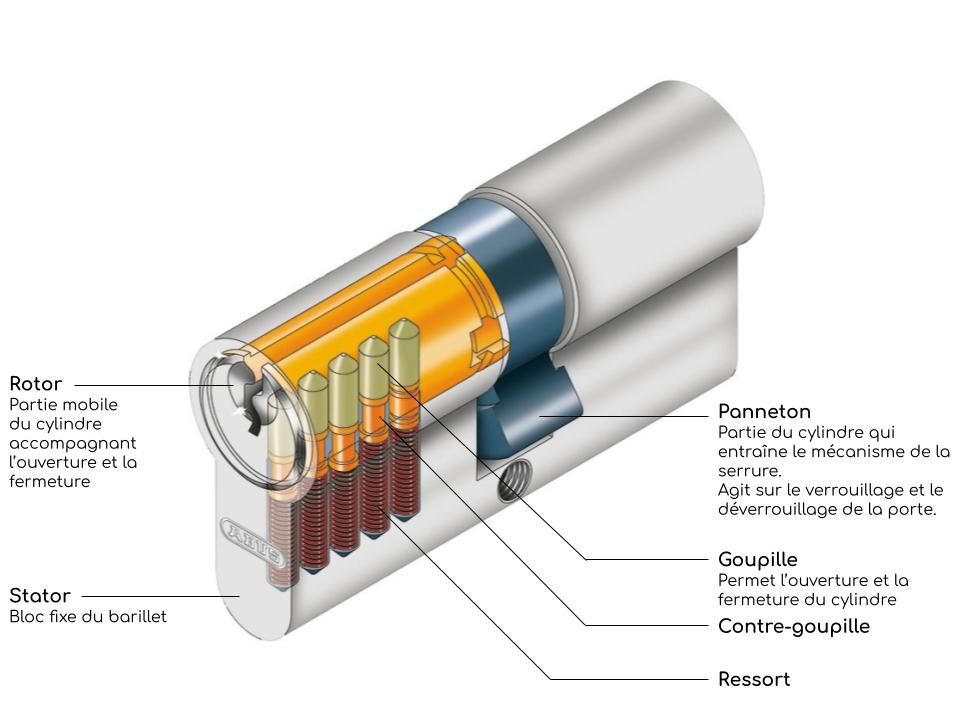

Les différentes parties d'un cylindre européen
Correspond à la partie fixe du cylindre. Il est fixé à la serrure.
C'est la partie mobile qui tourne dans le stator et dans lequel on introduit la clé pour actionner le panneton.
Appelées aussi pistons ou contre-pistons, elles sont installées sur des ressorts servent à bloquer le cylindre.
Lorsque la clé correcte est insérée, elle aligne précisément ces goupilles à la ligne de césure entre le stator et le rotor, permettant ainsi la rotation du rotor.
Plus il y a de goupilles, plus le niveau de sécurité est important.
Pièce solidaire du rotor, c'est la partie permettant d’actionner le mécanisme de la serrure. Sa rotation actionne le mécanisme (les pênes) de la serrure pour verrouiller ou déverrouiller la porte.
Il peut être classique avec des dimensions standard ou particulières (panneton PM1 ou PM2). Ce panneton est orienté à 5 ou 7h par rapport au cadran horaire.
Le panneton peut aussi être dit indexable (ou réglable), ce qui permet alors de l’orienter dans différentes positions.
Les différentes déclinaisons du cylindre européen

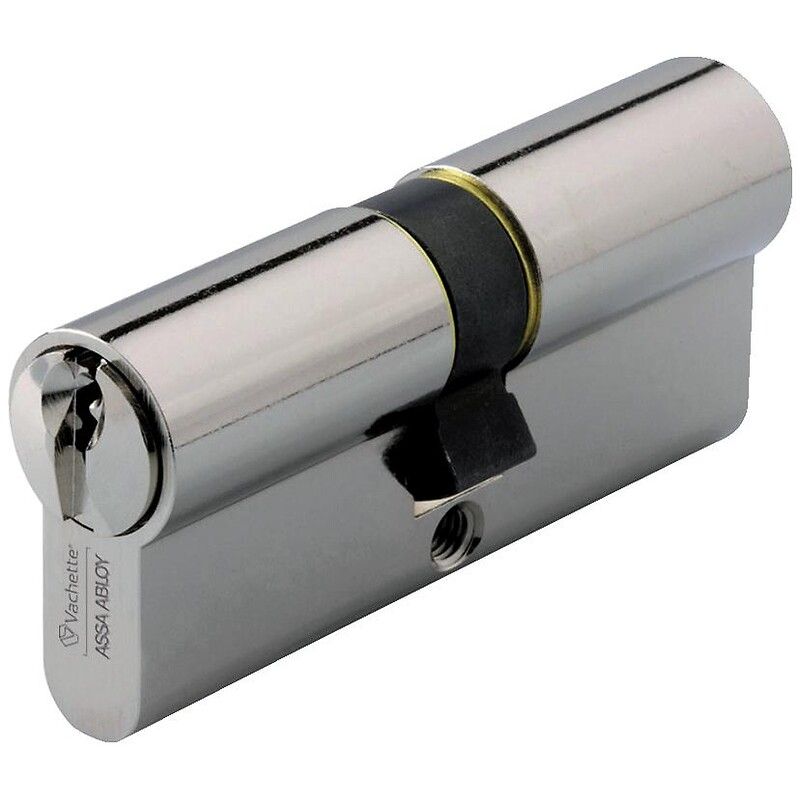

On peut aussi parler de cylindre à double entrée (de clé).
Pour les serrures à larder et une porte de 40 mm d’épaisseur, le cylindre le plus utilisé est le 30 x 30 mm. S'il s'agit d'une serrure en applique, il faut ajouter entre 10 et 20 mm à savoir une dimension de cylindre de 30 x 40 mm ou de 30 x 50 mm selon le modèle de la serrure.
Le cylindre double peut être débrayable, cela veut dire qu’on peut faire entrer la clé de chaque côté mais à la différence d’un cylindre double classique, on peut actionner la clé d’un côté même s’il y a une clé de l’autre côté.
Cette fonction peut aussi être appelé antipanique ou synkro ou clé de secours.
La fonction Pre-Snap appelée aussi auto-cassant ou sécable est un système de casse programmée ou rupture contrôlée intégré au corps du cylindre (le barillet). Il s’agit d’une ou plusieurs rainures, fentes ou points de faiblesse créés intentionnellement et stratégiquement sur la partie du cylindre qui dépasse du panneau de la porte (côté extérieur).

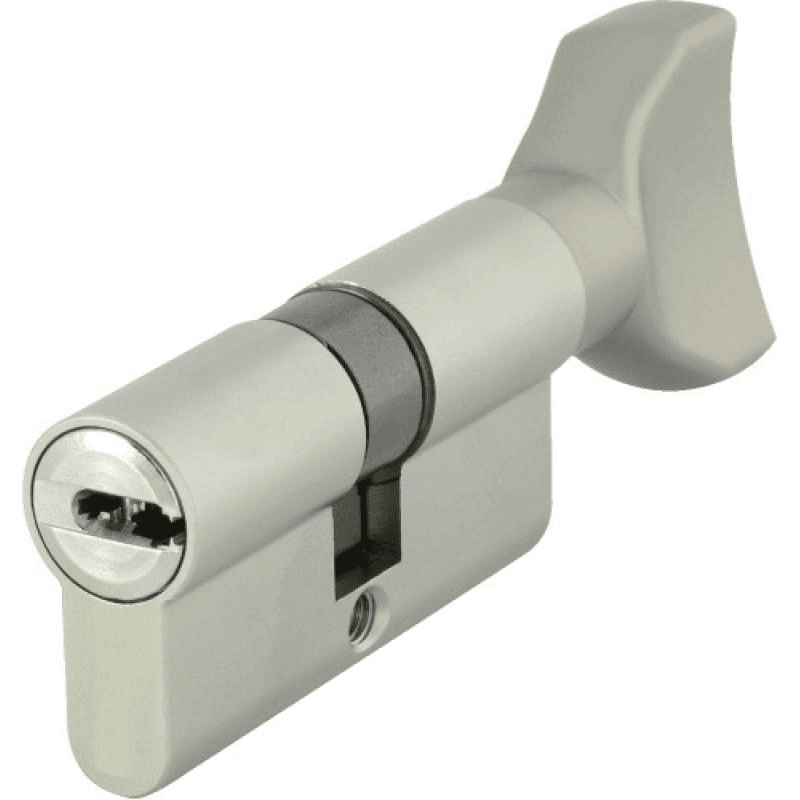

Le cylindre double à bouton comporte une entrée de clé côté extérieur et un bouton de fermeture/ouverture côté intérieur.
Ce cylindre n’est pas réversible car le bouton est toujours situé à l’intérieur.
Il s’utilise pour des portes de garage, de placard mais on ne doit pas l’utiliser sur des portes en verre.
Aussi appelé cylindre simple, il n’a qu’une seule entrée de clé pour une condamnation de la serrure (ouverture et fermeture) qui ne peut se réaliser que d'un côté.
Le plus couramment utilisé est la dimension 30x10 mm.
Il est utilisé notamment pour les modules extérieurs des serrures antipanique et pour les contacteurs à clé, mais aussi pour des rideaux métalliques uniquement lorsque le cylindre bénéficie du panneton réglable.

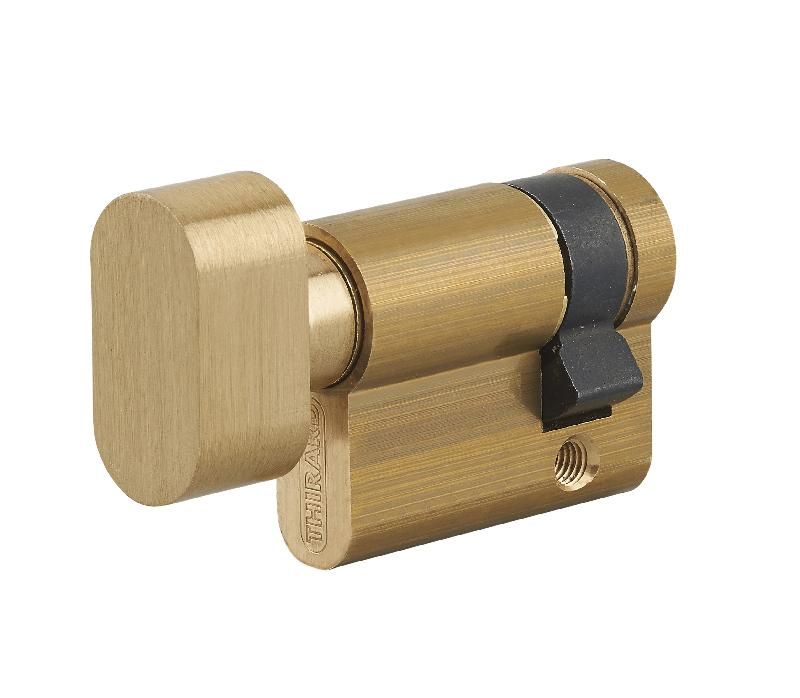

Comme pour le ½ cylindre à clé, la condamnation de la serrure (ouverture et fermeture) ne peut se réaliser que d'un côté de l'ouvrant.
Le bouton ne peut être positionné que du côté intérieur.
Notre sélection de cylindres européens
10 articles

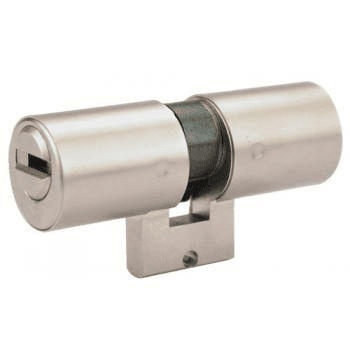

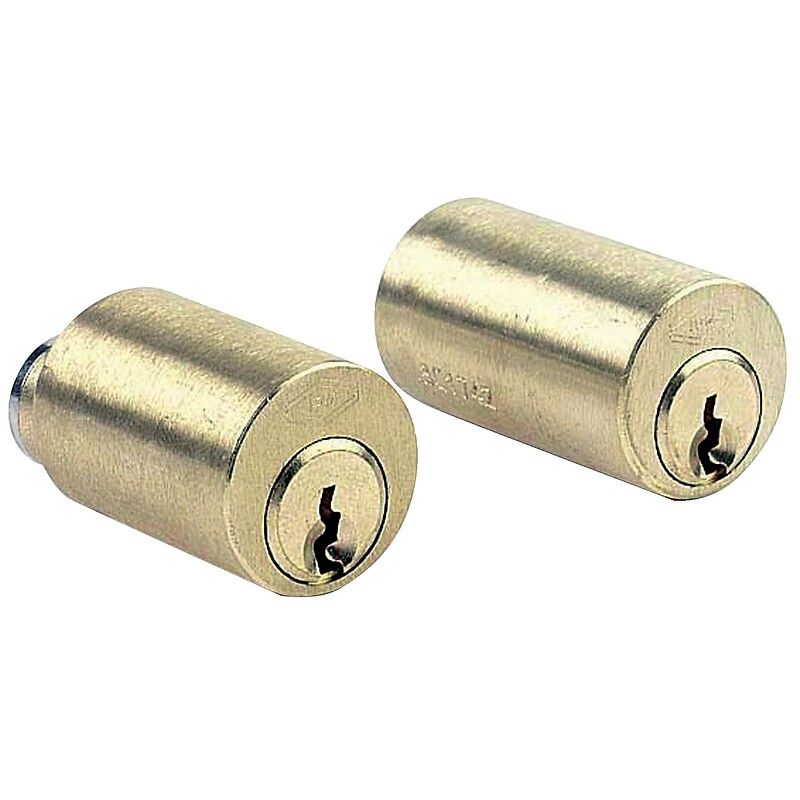

Le cylindre rond
C’est un cylindre circulaire qui peut être monobloc ou être composé de 2 pièces.
Il est complexe à monter et à retirer contrairement au cylindre européen.

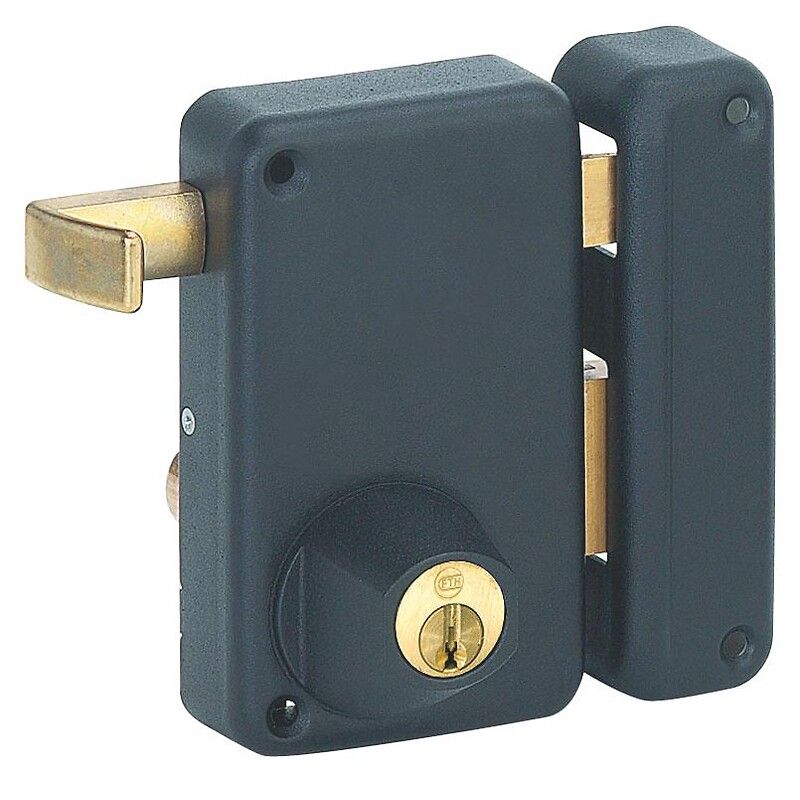

Il peut être utilisé avec des serrures en applique mais aussi sur certaines serrures anti-paniques.
Cylindre triangle ou triangulaire
Il possède un stator en forme de triangle.
Il est aussi appelé cylindre à fonction “pompier” car il est ouvert par une clé triangle pompier.

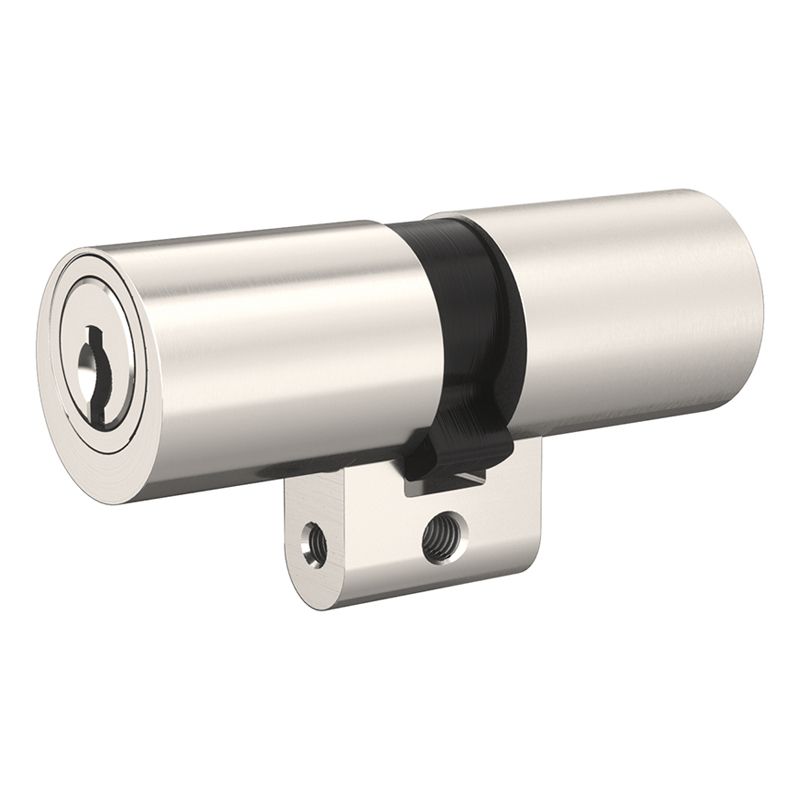

Cylindre profil suisse
C’est un cylindre rond de diamètre 22 mm.
Il est spécialement conçu pour être utilisé avec des serrure de profil suisse.

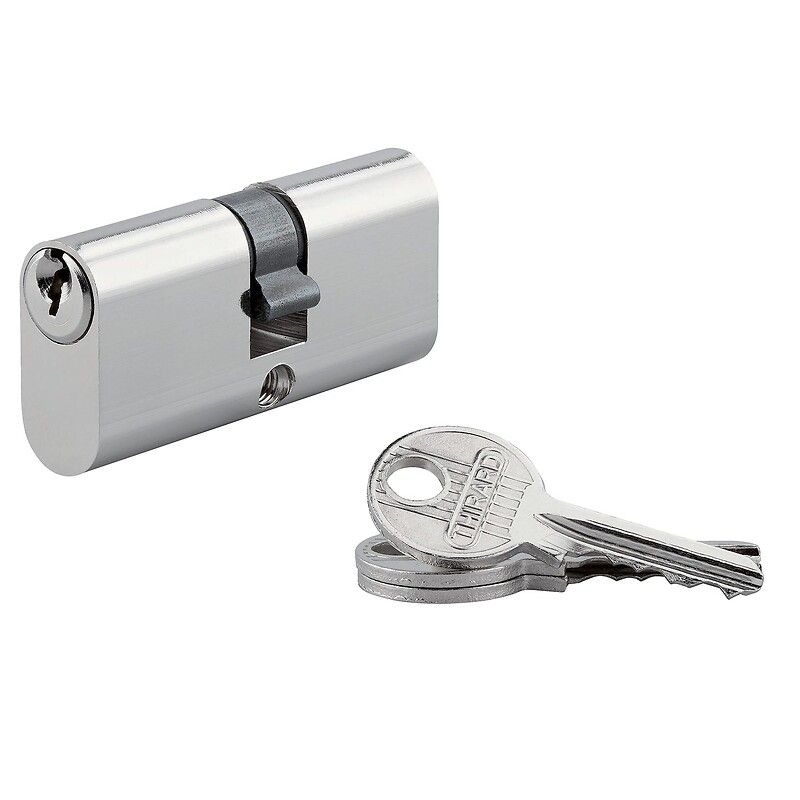

Cylindre ovale
Comme son nom l’indique, il a une forme ovale pour s'insérer dans des serrures spécifiques.

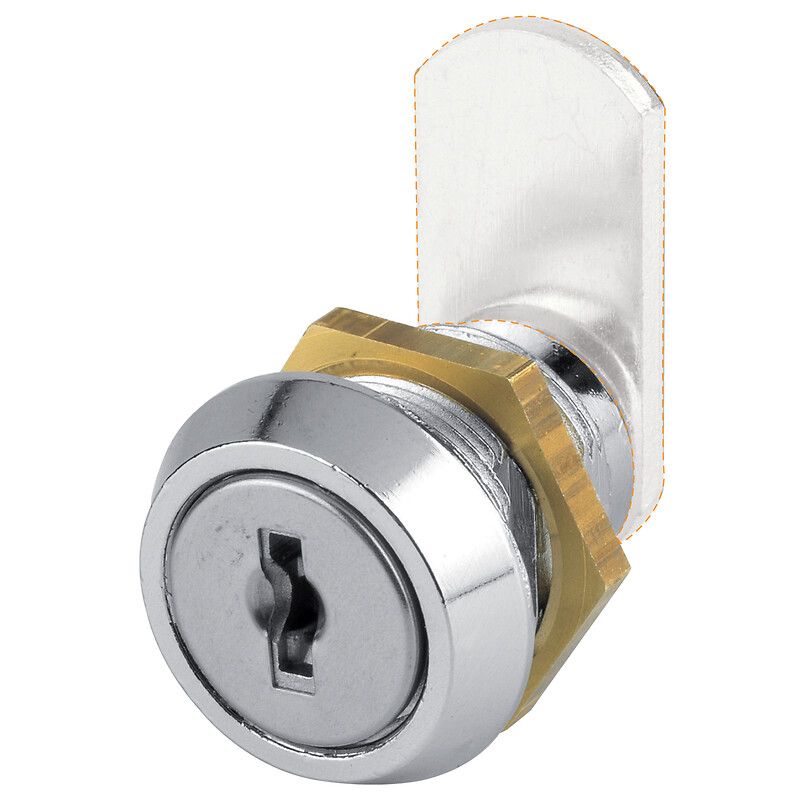

Barillet batteuse
Il s’installe en général sur les boîtes aux lettres.
Il se compose d’un barillet côté extérieur et d’une came côté intérieur.

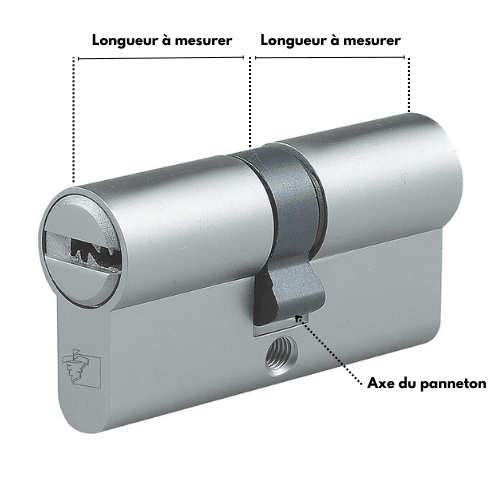

La mesure du cylindre
Les dimensions d’un cylindre se mesurent de chaque côté à partir de l’axe du panneton.
Ainsi un cylindre qui fait 80 mm de longueur totale peut être défini comme un cylindre symétrique de 40 x 40 mm ou un cylindre dissymétrique de 30 x 50 mm.
Le modèle le plus courant est le cylindre à double entrée 30 x 30 mm permettant d’être adapté sur des serrures à larder pour des portes de 40 mm d’épaisseur.
Le modèle dissymétrique à double entrée 30 x 60 mm est couramment utilisé pour équiper des serrures en applique sur des portes de 40 mm d’épaisseur.
Il faut bien prendre en compte que les cylindres à bouton ne sont pas réversibles puisque le bouton doit toujours être situé côté intérieur.
Un cylindre 30 x B40 mm désigne ainsi un cylindre dissymétrique dont le côté bouton mesure 40 mm.
À bien retenir pour mesurer un cylindre, 3 trois points de repère importants :
- Le bord du barillet intérieur,
- Le bord du barillet extérieur,
- Le centre du panneton ou du pas de vis de fixation du cylindre.
Les fonctionnalités d'ouverture des cylindres
Les cylindres variés et s'entrouvrants
Les cylindres variés (V)
Pour les modèles variés, chaque cylindre est unique car il possède sa propre variure (qui correspond au taillage de la clé) et donc aussi ses propres clés.
Les clés d’un cylindre varié n’ouvrent que celui-ci.
Les cylindres s'entrouvrants (MV)
Ces cylindres ont la même variure et sont au minimum deux.
La clé d’un cylindre s’entrouvrant est la même que la clé de l’autre cylindre s’entrouvrant.
Cela permet donc, dans une habitation ou un petit bâtiment tertiaire, d'avoir une seule clé pour ouvrir les serrures de la porte d'entrée, la porte de service et la porte de garage.
Les cylindres pour organigramme
Pour construire un organigramme et les cylindres nécessaires à sa réalisation, nous vous invitons à découvrir le guide de choix spécialement conçu pour ce type d'installation.
Pour encore plus de renseignements, contactez nos conseillers et techniciens spécialisé en nous appelant.

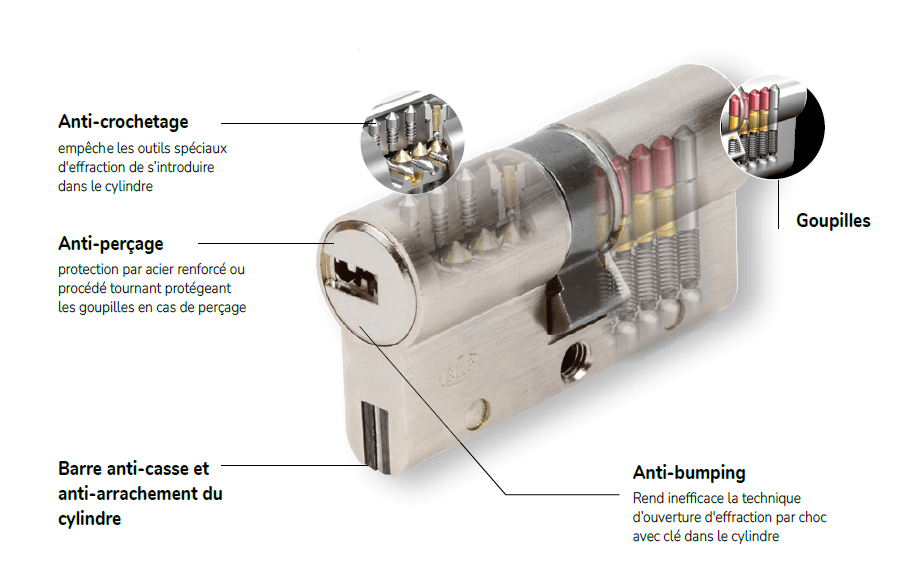

Les options de sécurité d'un cylindre
Retrouvez les différentes options de sécurité proposées sur les cylindres de serrure
L’intérieur du cylindre est composé dans ce cas de petites pièces qui rendent compliquée la progression d’outils.
Il y a dans ce cas plusieurs possibilités.
Soit le cylindre est équipé de billes empêchant le perçage ; soit la tête de cylindre est équipée d’une rondelle résistante qui empêchera le perçage car la mèche ne pourra pas atteindre l’intérieur du cylindre et la perçeuse tournera alors dans le vide.
Le cylindre est alors équipé d’une barre de renfort reliant les 2 côtés du cylindre qui sont solidaires rendant la casse impossible.
Elle permet de rendre inefficace la méthode du bumping (dite “de frappe”) qui consiste à venir percuter une clé spéciale par un marteau ou un tournevis ce qui désolidarise goupilles et contre-goupilles et permet d’ouvrir la serrure.
Les normes et indices de sécurité
La norme EN1303
Correspond à la puissance, le cylindre est de classe 1 (clés résistantes à une force de 2,5 Nm).
Représente l’endurance.
Il y a 3 grades : le 4 correspond à 25 000 cycles d’essai, le 5 à 50 000 cycles et le 6 à 100 000 cycles.
Il rapporte au poids de la porte et ne possède qu’un seul grade, le 0 qui indique qu’il n’y a pas d’exigence relative à la masse de la porte.
Il indique la résistance au feu du cylindre.
La classe 0 correspond à un cylindre ne pouvant pas équiper une porte coupe-feu alors que la classe 2 indique que le cylindre peut à l’inverse équiper une porte coupe-feu et étanche aux fumées.
Correspond à la sécurité et l’évacuation des personnes. Il n’y a pas d’exigence particulière.
Elle indique la résistance à la température et à la corrosion.
Il y a 4 classes normalisées :
- 0 correspond à un cylindre sans résistance à la corrosion et sans exigence de température,
- Classe A accordée quand le cylindre possède une résistance élevée à la corrosion,
- Classe B correspondant à un cylindre résistant à une température comprise entre -20°C et 80°C,
- Classe C octroyée aux cylindres dotés d’une résistance élevée à la corrosion et aux températures comprises en -20°C et 80°C.
Il indique la sécurité de la clé, il y a 6 grades (le minimum étant 1, le maximum 6).
Correspond à la résistance aux attaques. Il y a 2 grades (0 est le minimum, 2 le maximum avec une résistance de 5 à 10 minutes à l’effraction).
L'indice de sécurité Legallais
Pour vous guider dans votre choix, Legallais a créé un indice de sécurité.
Il prend en compte 11 critères tels que la présence de protections anti-effraction, le nombre de goupilles de verrouillage, la protection de la clé par brevet ou dépôt de marque (cylindres livrés avec carte de propriété) ou encore l’ergonomie et le type de clé.
Nous distinguons ainsi 5 niveaux de sécurité. L'indice 5 représente le meilleur niveau de sécurité dans notre notation.
La certification A2P
Le label Assurance Prévention Protection a pour objet d’identifier les produits offrant de fortes capacités de résistance aux tentatives d’effraction (ouvertures de force : casse, arrachage, perçage; ouverture fines : crochetage, bumping).
Elle les classe en 3 catégories : 1, 2 ou 3 étoiles :
- A2P* : durée de résistance à l’effraction = 5 minutes
- A2P** : durée de résistance à l’effraction = 10 minutes
- A2P*** : durée de résistance à l’effraction = 15 minutes
Afin de préserver son label A2P, une serrure doit obligatoirement être associée à un cylindre A2P de même marque et de même niveau.
Si un cylindre est certifié, l’inscription A2P doit figurer dessus ainsi que sur sa clé.
La certification A2P n’est pas obligatoire et émane d’une démarche volontaire de la part du fabricant. Ce label est délivré par un organisme indépendant le CNPP (reconnu par l’état) et reconnu par les assureurs.
La clé
Il en existe de différents types : les clés protégées et les clés non protégées.
Les clés plates et les clés réversibles ne sont pas protégées et peuvent être reproduites chez un serrurier.
Les clés sécurisées, par brevet ou par copyright, ne peuvent être reproduites que par le fabricant, ce qui garantit un niveau de sécurité élevé.
Quelles sont les types de clés non protégées?

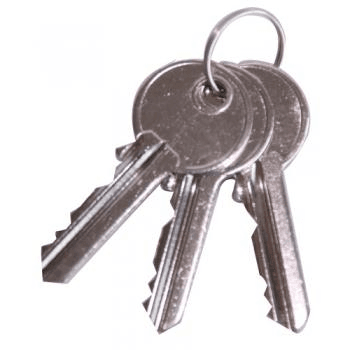

Les clés plates ne peuvent être introduites que dans un seul sens dans le cylindre.
Elles possèdent des encoches qui correspondent aux variures du cylindre. Ce sont les plus faciles à reproduire.

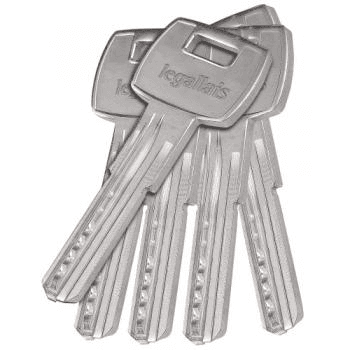

Elles peuvent être insérées dans les deux sens, ce qui facilite son utilisation, en cas d’urgence ou de handicap.
De plus, ce type de clé ne possède pas d’encoches coupantes ce qui évite d’abîmer les poches de pantalons ou de vestes.
Ce type de clé n’est pas protégé contre la copie.
Quelles protections choisir pour vos clés?
Clé protégée par brevet
Les clés disposant d’un brevet sont protégées de toute reproduction illicite. Elles bénéficient d’une protection juridique allant de dix à vingt ans.
Leur copie n’est possible que par le fabricant du cylindre et est soumise à conditions. Il faut justifier de son identité et présenter la carte de propriété qui a été remise lors de sa livraison.
Une fois le délai du brevet passé, n’importe qui peut reproduire ces clés.
Clé protégée par copyright
Une clé protégée par copyright est soumise aux mêmes conditions de reproduction que la clé sécurisée par brevet.
Celle-ci bénéficie quant à elle d’une protection à vie.

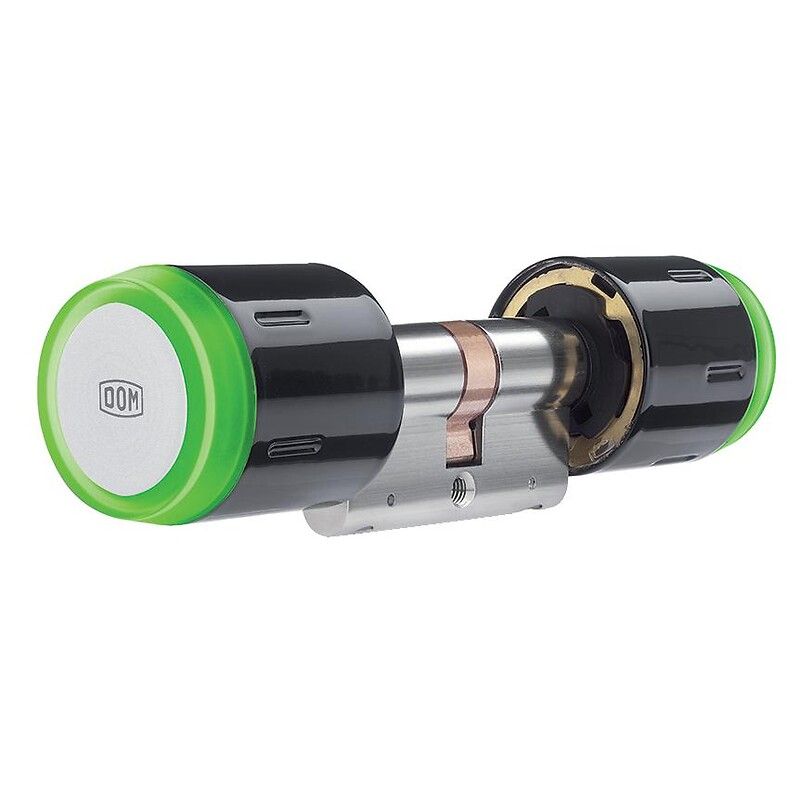

Les cylindres électroniques
Ils remplacent les cylindres mécaniques à clé de même taille. Ils permettent la fermeture et le contrôle des accès ainsi que leur gestion.
Ils sont programmables et la hiérarchisation des droits n’est pas figée, on peut la faire évoluer. La clé peut être sous forme de badge, de carte, de porte-clés. Certaines gammes sont électromécaniques c’est à dire que la clé électronique peut aussi ouvrir les cylindres mécaniques.
Les avantages sont multiples car la gestion des clés est simplifiée et bien que le cylindre électronique soit plus cher à l’achat qu’un modèle mécanique, le changement d’un badge coûte moins cher que de remplacer une clé.
