Systèmes d'ouverture de porte sans poignée
Charnière invisible 95° Sensys P2O, 8669 W30 - HETTICH
Ajouter à une liste
Description
Charnière avec technique par clipsage sans fermeture automatique.Pour les applications Push to open.
Pour armoires d'angle, angle de corps de meuble 120°.
Pour épaisseur de porte 15 à 28 mm.
Diamètre du boîtier 35 mm.
Profondeur du boîtier 12,8 mm.
Réglage du recouvrement intégré +2 mm/-2 mm.
Réglage de la profondeur intégré +3 mm/-2 mm.
Réglage de la hauteur par plaque de montage.
Matériau du bras de charnière: acier nickelé/zamak nickelé.
Matériau du boîtier de charnière: acier nickelé.
Plus d'informations pour choisir votre produit
Les charnières Intermat sont compatibles avec les embases Intermat et les embases Sensys.
Norme du produit
Classement qualitatif selon EN 15570, niveau 3.
Conditionnement optimisé
En fonction de la quantité commandée, Legallais facilite le conditionnement de vos articles :
Caractéristiques
| Angle d'ouverture (°) | 95 |
|---|---|
| Fermeture amortie | Non |
| Diamètre du boîtier (mm) | 35 |
| Pour épaisseur de porte maximum (mm) | 28 |
| Pour épaisseur de porte minimum (mm) | 15 |
| Unité de vente | (1 boîte) |
Documentation
| Références | Coudure (mm) | Entraxe de fixation (mm) | Série | Pour porte | Push to open | Conditionnement | Type de boîtier | Type de ferrage |
|---|---|---|---|---|---|---|---|---|

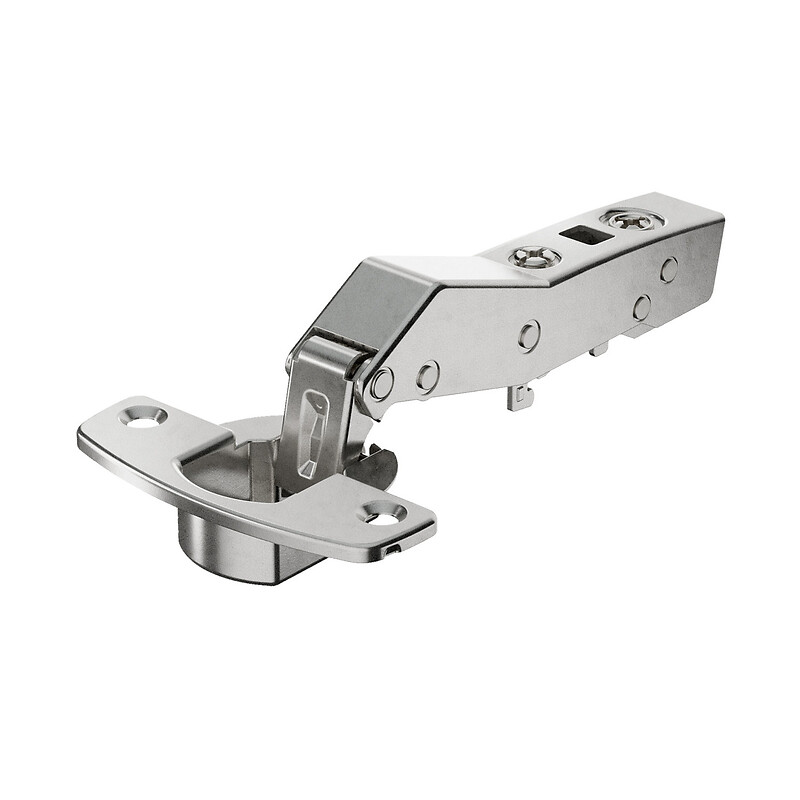

| 180471 | 0 | 52 | Sensys 8669 W30 | Porte standard, porte en bois, Porte à cadre en alu, Porte à cadre en bois | Oui | 10 | À visser | Applique |

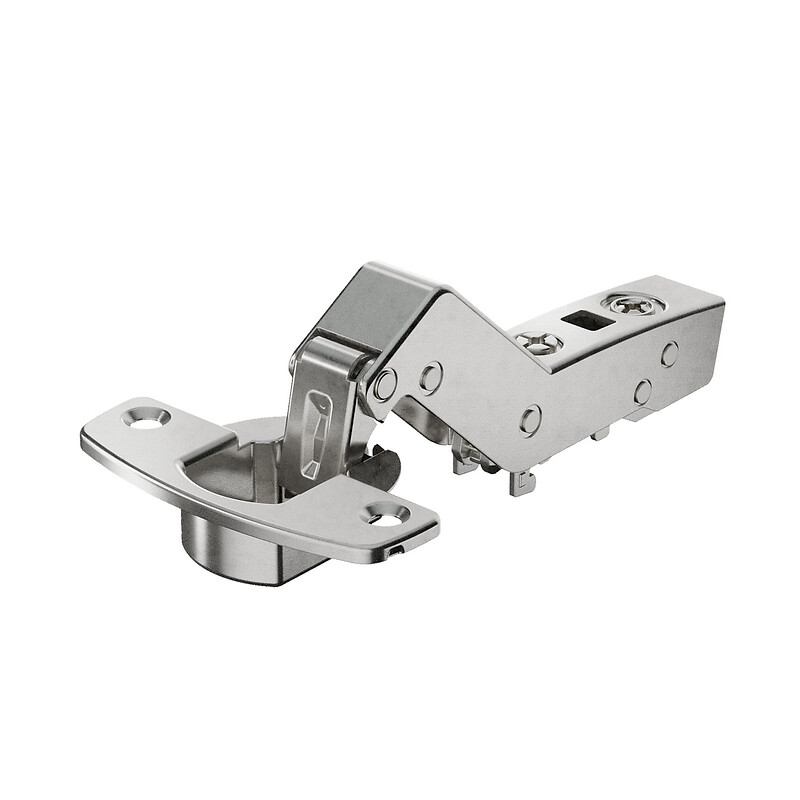

| 180478 | 16 | 52 | Sensys 8669 W30 | Porte standard, porte en bois, Porte à cadre en alu, Porte à cadre en bois | Oui | 10 | À visser | Rentrant |
| 180485 | 0 | 52 | Sensys 8669 W30 | Porte standard, porte en bois, Porte à cadre en bois | Oui | 10 | Montage rapide Fix | Applique |
| 180492 | 0 | 45 | Sensys 8669 W30 | Porte standard, porte en bois, Porte à cadre en bois | Oui | 50 | Montage rapide Fix | Applique |
| 180520 | 0 | 52 | Sensys 8639 W30 | Porte standard, porte en bois, Porte à cadre en bois | Non | 10 | Montage rapide Fix | Applique |
