Comment choisir son scellement chimique ?

Il existe différents types de scellements chimiques et ceux-ci doivent-être adaptés aux différentes utilisations et matériaux. Découvrez notre guide pour faire le bon choix.
Legallais, distributeur de solutions pour les professionnels du bâtiment, vous conseille jour après jour. Scellement chimique

Le scellement chimique pour fixer les objets lourds

Le scellement chimique est une technique d’ancrage par injection permettant la fixation d’objets lourds dans les matériaux pleins ou creux.

La composition du scellement chimique

Le scellement chimique est composé d’une résine et d’un durcisseur. Les cartouches de scellement chimique sont vendues avec une ou plusieurs canules plastiques équipées de mélangeurs.

Le mélange se fait alors dans cette canule lors de l’extrusion des 2 composants.

Il existe plusieurs catégories de résines :

  • les résines vinylester,
  • les résines polyester,
  • les résines ester-méthacrylate,
  • les résines époxy.

Les résines vinylester sont idéales pour les matériaux pleins ou creux et les fixations à risques comme la fixation de garde-corps.

Les résines polyester sont plutôt réservées à la fixation dans les matériaux creux.

Et enfin les résines époxy offrent une adhérence inégalée et sont adaptées aussi bien aux bétons fissurés que non fissurés.

Le scellement chimique se retrouve sous plusieurs contenants possibles : les cartouches rigides, les poches souples qui vont permettre une réduction des déchets, les kits complets avec tiges filetées et tamis, les capsules monodose….

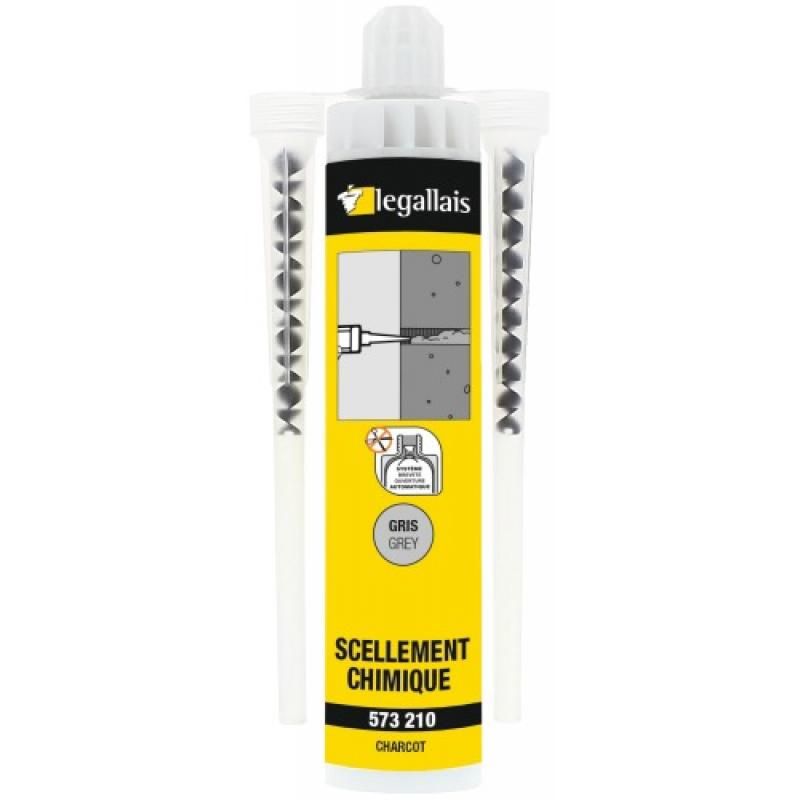

Cartouche de scellement chimique
Cartouche de scellement chimique

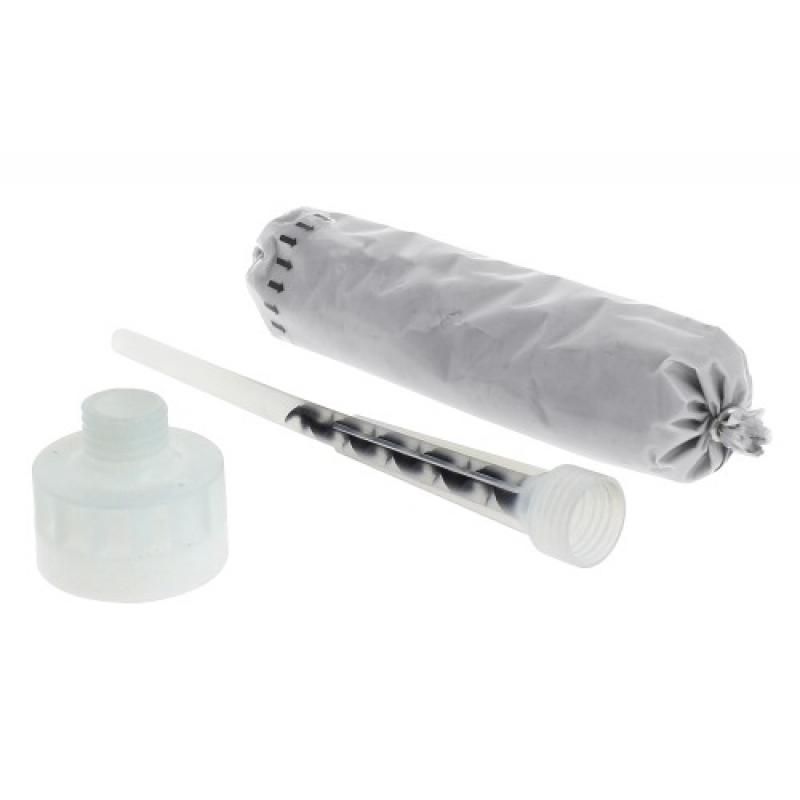

Poche de scellement chimique
Poche de scellement chimique

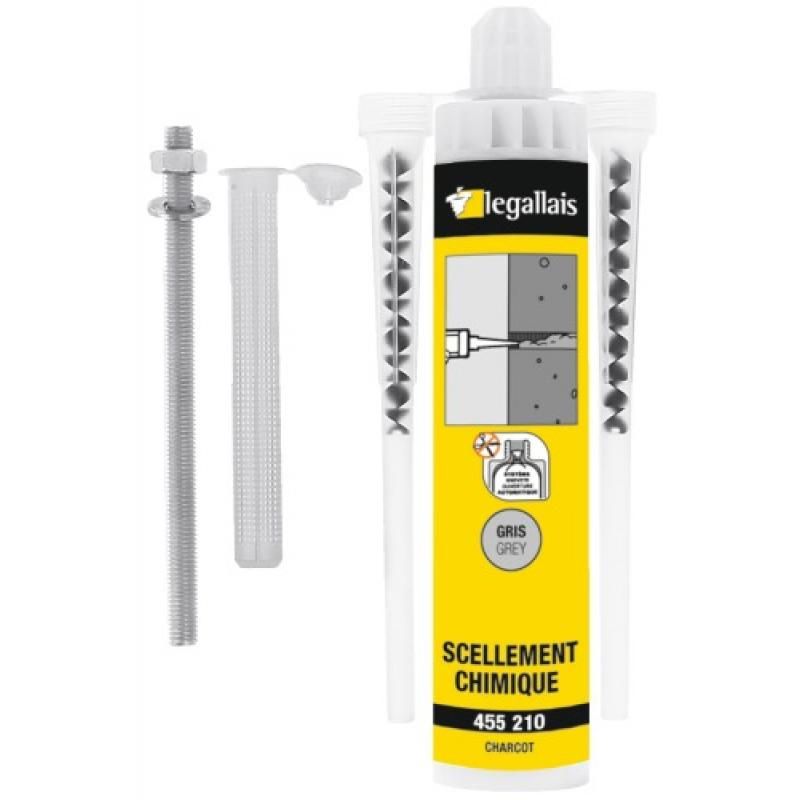

Kit complet de scellement chimique

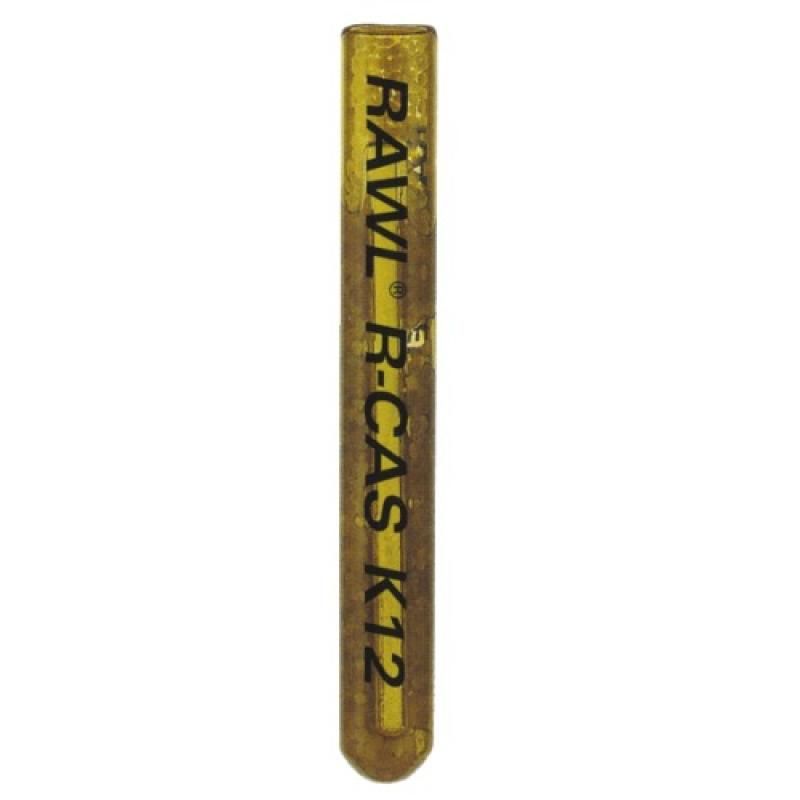

Ampoule de scellement chimique
Ampoule de scellement chimique
Kit complet de scellement chimique

Que peut-on fixer avec du scellement chimique ?

Ce type de fixation va permettre de fixer des stores bannes, des portails, des portillons, des chauffe-eaux électriques, des antennes paraboliques, des gonds, des platines, des butoirs, des douilles, des sabots de charpente, des climatiseurs, des appareils sanitaires, des équerres de bardages….

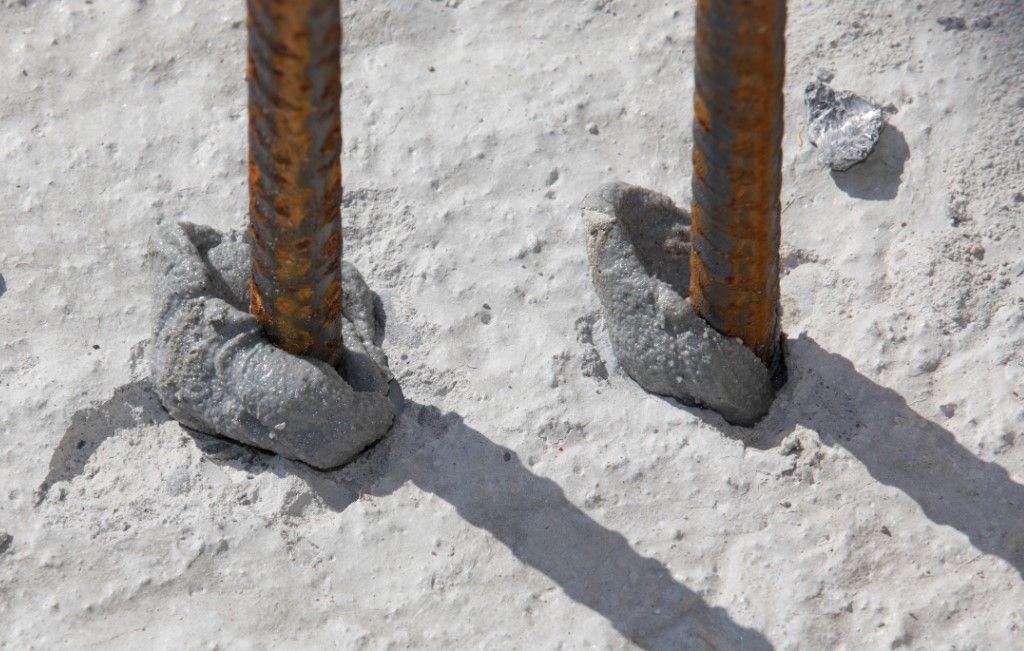

Certains scellements chimiques permettent également la reprise de fers à béton dans le domaine de la construction, ils devront alors répondre à la certification ATE option Fers à béton.

Les avantages du scellement chimique

Les 4 avantages du scellement chimique par rapport à un chevillage traditionnel :

  • Il est polyvalent puisqu’il permet la fixation aussi bien en matériaux pleins qu’en matériaux creux,
  • Il permet la fixation de charges lourdes voire très lourdes,
  • La fixation en bords de dalle est possible,
  • Et enfin il dispose d’une excellente résistance aux vibrations.

Le support de fixation : matériau plein ou matériau creux ?

Le travail à réaliser est légèrement différent en fonction de la nature du support dans lequel vous avez l’intention de réaliser votre fixation.

Fixation en matériaux pleins tels que le béton, la pierre naturelle, la brique pleine…

La fixation se fera sans tamis, directement dans le support après perçage. Le diamètre de perçage correspondra au diamètre de la tige filetée ou du fer à béton augmenté de 2mm.

Béton fissuré
Béton fissuré
Béton
Béton
Pierre
Pierre
Briques pleines
Briques pleines
Béton cellulaire
Béton cellulaire
Béton non fissuré
Béton non fissuré

Fixation en matériaux creux tels que les parpaings, les briques creuses…

La fixation se fera impérativement avec un tamis plastique ou métallique. Le diamètre de perçage correspondra au diamètre du tamis.

Brique creuse
Brique creuse
Parpaing
Parpaing

La pose du scellement chimique

Le matériel nécessaire pour réaliser le scellement

Le pistolet à extruder pour cartouche ou le pistolet à extruder pour poche

L’extrusion est possible avec un pistolet à silicone traditionnel pour les cartouches jusqu’à 300 ml.

Il est tout de même recommandé d’utiliser un pistolet spécifique (manuel, à air comprimé ou bien sur batterie) pour l’extrusion des scellements. Ces pistolets déploient une force accrue et permettent ainsi un plus grand confort d’utilisation.

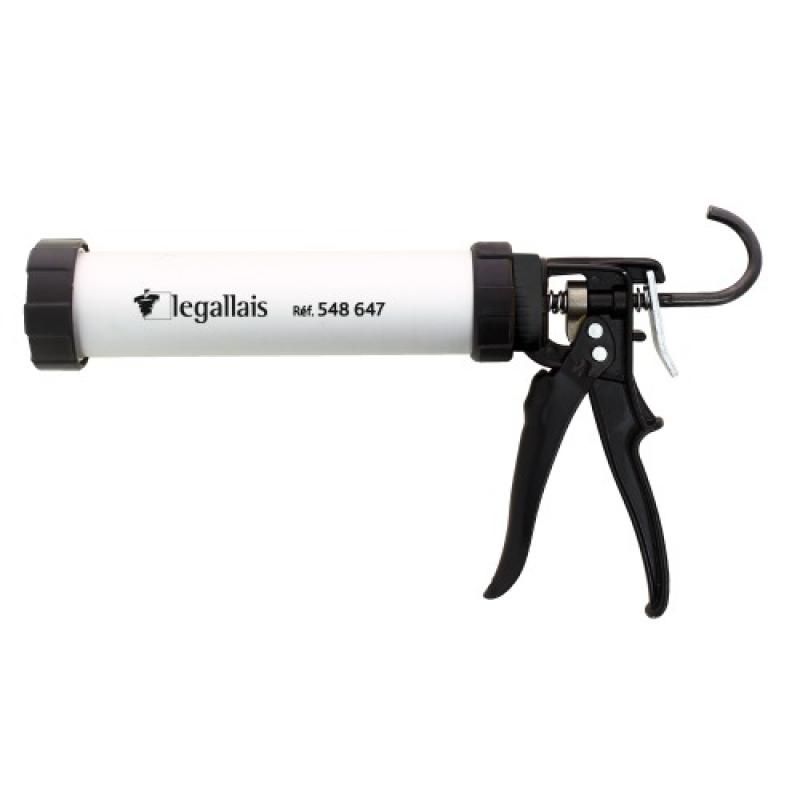

Pistolet polyvalent Kergaro II
Pistolet polyvalent Kergaro II

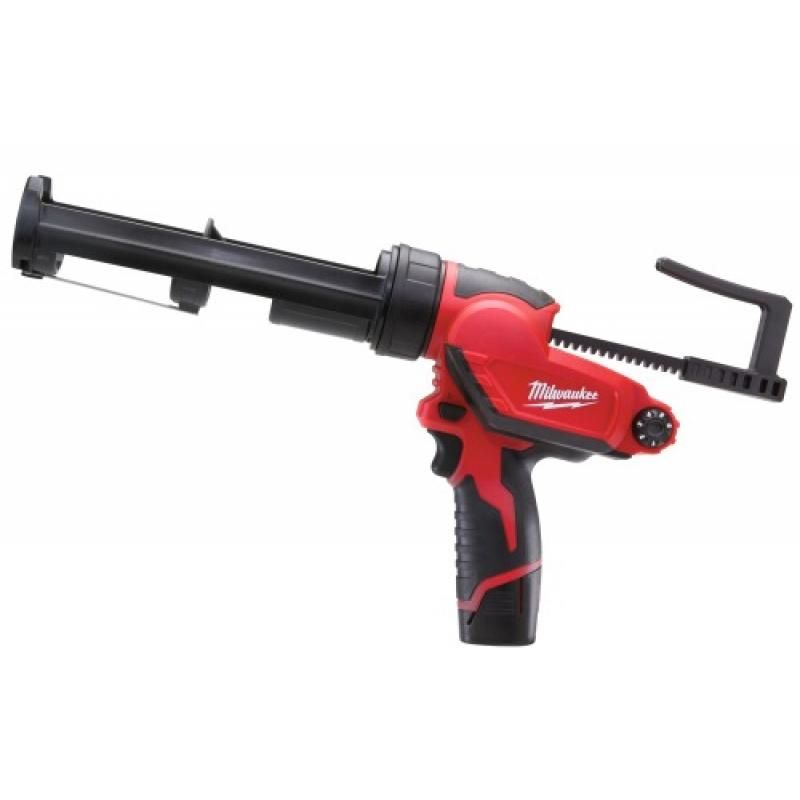

Pistolet extrudeur sur batterie 12 volts M12 PCG
Pistolet extrudeur sur batterie 12 volts M12 PCG

La cartouche de scellement ou la poche de résine, avec embout mélangeur

Cartouche de scellement chimique
Cartouche de scellement chimique
Poche de scellement chimique
Poche de scellement chimique

Un foret béton pour réaliser le trou

Cartouche de scellement chimique

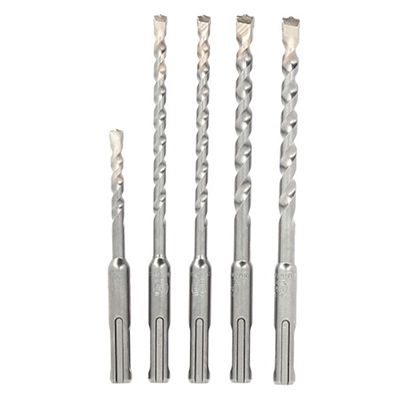

Foret béton SDS+

Le foret béton, qu’il soit à queue cylindrique ou à emmanchement cylindrique est essentiel pour réaliser la 1ère phase d’une fixation par scellement chimique. Le foret choisi doit correspondre au diamètre de la tige filetée augmenté de 2 mm (en matériaux pleins) ou à celui du tamis (en matériaux creux).

Pour s’assurer un perçage facile et rapide, découvrez notre guide sur les outils de perçage.

Un tamis pour les matériaux creux

Les tamis plastiques sont équipés d’une bague permettant le centrage et le maintien dans l’axe de la tige filetée pendant le séchage.

TamisVisuel

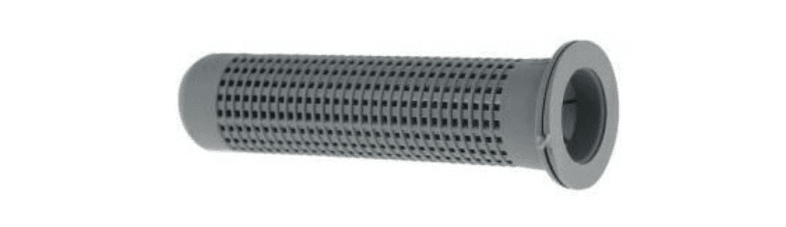

Plastique standardTamis plastiques standard

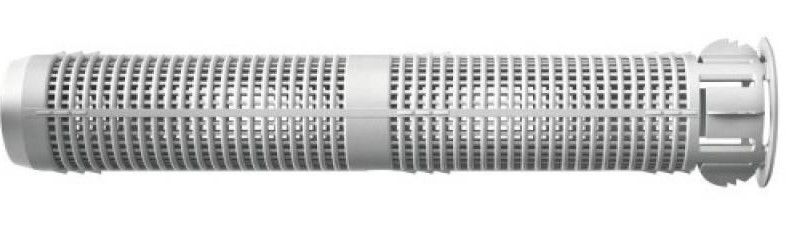

Plastique longTamis long

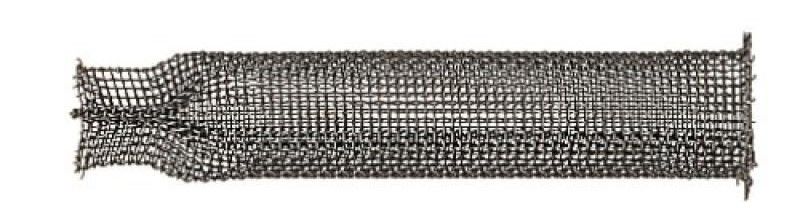

MétalliqueTamis métallique

Une tige filetée pour les éléments qui seront fixés

Selon que l’installation se fasse en intérieur ou en extérieur, le choix de la matière de la tige filetée est essentiel. Pour une installation en intérieur une tige électrozinguée convient parfaitement. En extérieur, il faut opter pour de l’inox A2 ou A4 qui va résister à la corrosion.
Tige filetée, écrou et rondelle
Tige filetée, écrou et rondelle

Un écouvillon pour nettoyer les trous réalisés

Ecouvillon

Une pompe soufflante de nettoyage pour l’évacuation des poussières.

Pompe soufflante

la pose : notice et recommandations

La pose en matériaux pleins

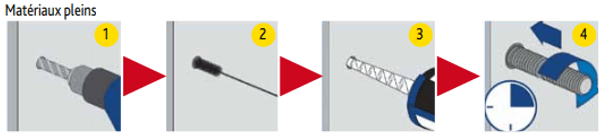

Schémas de pose en matériaux pleins

Retrouvez les étapes à suivre pour réaliser un scellement en matériaux pleins :

Etape 1 :

Percer un trou de diamètre correspondant au diamètre de la tige filetée + 2 mm.

Etape 2 :

Nettoyer soigneusement en alternant soufflages et passages d’écouvillons à 3 reprises.

Afin d’obtenir et de garantir des performances optimales, il est impératif de bien nettoyer après perçage.

Etape 3 :

Introduire la cartouche dans le pistolet, visser l’embout mélangeur.
Extruder la résine jusqu’à l’obtention d’une couleur uniforme.
Introduire l’embout mélangeur jusqu’au fond du trou puis injecter la résine.

Etape 4 :

Introduire la tige filetée ou la douille en exerçant une légère rotation.
Respecter le temps de durcissement, positionner la pièce à fixer.

La pose en matériaux creux

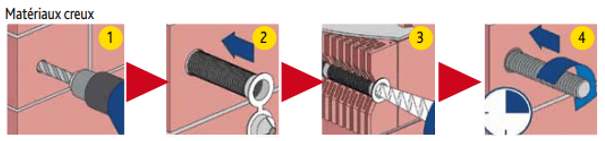

Schémas de pose en matériaux creux

Retrouvez les étapes à suivre pour réaliser un scellement en matériaux creux :

Etape 1 :

Percer un trou de diamètre correspondant au diamètre du tamis.
Nettoyer soigneusement en alternant soufflages et passages d’écouvillons à 3 reprises.
Afin d’obtenir et de garantir des performances optimales, il est impératif de bien nettoyer après perçage.

Etape 2 :

Introduire le tamis dans le trou.

Etape 3 :

Introduire la cartouche dans le pistolet, visser l’embout mélangeur.
Extruder la résine jusqu’à l’obtention d’une couleur uniforme.
Introduire l’embout mélangeur jusqu’au fond du tamis et extruder la résine en reculant au fur et à mesure.
Remplir complètement le tamis.

Etape 4 :

Introduire la tige filetée ou la douille en exerçant une légère rotation.
Respecter le temps de durcissement, positionner la pièce à fixer.

Découvrez la pose en matériaux creux avec cette vidéo.

Vidéo d’application Simpson

Les agréments et réglementations

Les agréments techniques Européens

Agréments Technique Européen ou évaluation technique européenne (ETA, ATE ou ETE)

Agréments technique européen
Ces agréments garantissent la conformité des produits lors de leurs mises en œuvre et suivant un cahier des charges.

L’ATE, la nouvelle référence

L’agrément technique européen (ATE) est obligatoire pour les scellements chimiques intervenant dans le béton et pour toute mise en œuvre susceptible de générer un risque humain. L’approche du guide ATE prend en compte le comportement de la cheville en fonction de l’état de fissuration du béton. Il existe ainsi 12 options correspondant à des programmes d’essais permettant de déterminer les conditions admissibles d’emploi : option 1 à 6 pour le béton fissuré ou non et option 7 à 12 pour le béton non fissuré.

Des guides ATE existent également pour les applications en maçonnerie (plein et creux) permettant aux produits qui en sont dotés de répondre aux exigences de sécurité des professionnels.

Rappelons que les ATE, qui donnent lieu au marquage CE des produits ont vocation à se substituer au cahier des charges Socotec et sont délivrés par le CSTB, l’organisme d’agrément notifié pour la France.

Les catégories d’émission de COV

L’information COV classe les produits sur le niveau d’émission de substances volatiles dans l’air intérieur, présentant un risque de toxicité par inhalation. La classification se fait sur une échelle allant de A+ (très faibles émissions) à C (fortes émissions).
Les scellements chimiques sont soumis à cette réglementation, vous retrouverez la notation sur chaque cartouche de scellement chimique.

Les catégories d’émission de COVLes catégories d’émission de COVLes catégories d’émission de COVLes catégories d’émission de COV
Les catégories d’émission de COV
Cartouche de scellement chimique
Retrouvez l’ensemble des scellements chimiques dans notre univers consommable !
