Comment choisir sa gâche électrique ?

La gâche électrique est devenue indissociable de l’habitat moderne.
Elle donne l’assurance d’une porte toujours fermée, tout en permettant de l’ouvrir et de la surveiller à distance.
Son fonctionnement nécessite un courant électrique en tensions de 12 ou 24V.

Les principales dimensions d’une gâche électrique

Retrouvez, sur notre schéma, les différentes parties d’une gâche électrique et les dimensions essentielles à prendre en compte pour s’assurer de faire le choix adapté par rapport à la porte à équiper.

Les principales dimensions pour la sélection de votre gâche électrique :

1. Longueur de la têtière
2. Largeur de la têtière
3. Épaisseur de la têtière
4. Hauteur du corps de gâche
5. Profondeur du corps de gâche
6. Épaisseur du corps de gâche
7. Hauteur du demi-tour
8. Meneau
9. Hauteur de découpe du pêne dormant
Schéma des différentes parties d’une gâche électrique

Que choisir entre une gâche à larder et une en applique ?

La gâche à larder

Gâche électrique à larder à émission série 17 Eff

La gâche à larder est en général utilisée pour des menuiseries dotées de montants métalliques.
Elle n’a pas de sens d’ouverture, elle est réversible droite/gauche.
Il faut rajouter une têtière pour réaliser l'installation.

La gâche en applique

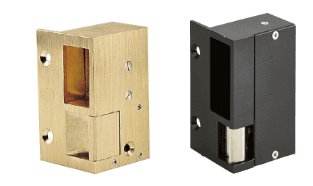

Gâche électrique en applique à émission n°0 MetaluxGâche électrique en applique en aluminium à émission Metalux

Le modèle en applique est plus simple à installer (surtout en rénovation).
Il n’y a pas besoin d’accessoires supplémentaires pour l’installer (hormis la fixation et le raccordement électrique)

La gâche en applique a un sens d’ouverture (main droite ou main gauche) selon où est posée la serrure.
Il faut aussi adapter la gâche au type de la serrure (horizontale ou verticale).

Quels sont les différents fonctionnements d'une gâche électrique ?

La gâche à émission de courant

La porte ne s’ouvre que lorsque le courant est établi.
L’émission de courant est audible en courant alternatif, elle ne l’est pas en courant continu.
Si la gâche est montée avec un ressort d’ouverture le vantail de la porte est éjecté après l’établissement de courant.
La tension nominale pour le fonctionnement d’une gâche à émission peut être de 6-12V, 24V ou 48V en courant continu (CC) ou en courant alternatif (CA).

Explication du fonctionnement d’une gâche électrique à émission de courant

On parle dans ce cas de protection des biens.

La gâche à rupture de courant

La porte est condamnée aussi longtemps que la gâche est alimentée en courant.
Dès que le courant est interrompu, la gâche est libérée et le vantail de la porte se laisse actionner. La porte se déverrouille lorsque la gâche n’est plus alimentée
La tension nominale pour le fonctionnement d’une gâche à rupture est de 12V CC , 24V CC ou 48V CC. Ce type de gâche ne fonctionne qu’avec du courant continu.

Schéma explicatif du fonctionnement d’une gâche électrique à rupture de courant

On parle ici de protection de personnes.

La gâche à contact stationnaire

Les gâches à contact de signalisation intègrent un micro-contact qui réagit à la position “porte ouverte/porte fermée”.
Ainsi, on peut par exemple signaler la position “porte ouverte” par une LED sur le bouton d’ouverture de porte.
La porte se déverrouille à l’impulsion électrique et reste déverrouillée jusqu’à une action physique d’ouverture/fermeture de la porte. Le plot mécanique doit de nouveau être enfoncé par le pêne de la serrure.

Schéma explicatif du fonctionnement d’une gâche électrique à contact stationnaire

Les applications pour les gâches à contact stationnaire :

Gâche de confort,
Portes équipées d’un ferme-porte.

La gâche à décondamnation manuelle

Schéma explicatif d’une gâche électrique à décondamnation manuelle

Un levier de décondamnation neutralise le verrouillage de la gâche. Le demi-tour de gâche reste mobile et la porte se laisse actionner.
Cette option est conçue pour permettre la libre circulation des personnes.
Les gâches qui sont à décondamnation manuelle sont soit des gâches à émission soit des gâches à émission et contact stationnaire.

Quelles sont les applications particulières disponibles sur les gâches électriques ?

Les gâches étanches

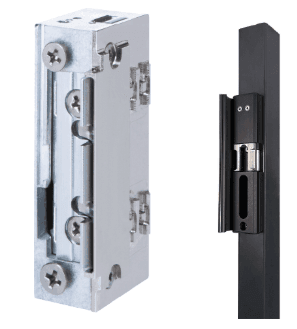

Gâche électrique à larder à émission étanche 118 W 13 Profix 2 EffGâche électrique en applique pour portail à émission étanche Modulec Locinox

Ce type de gâches peut être installé en extérieur d’un bâtiment grâce à l’étanchéité du boîtier. Elles sont conseillées pour équiper des portes extérieures ou des portails.
Sur ces modèles, un joint étanche est inséré entre le couvercle et le boîtier. Une chicane est placée derrière le demi-tour.
La têtière, le couvercle et les pièces à l’intérieur de la gâche sont traités anticorrosion.
Ces gâches peuvent également être livrées avec boîtier en applique.
L’indicateur mesurant le niveau d’étanchéité à l’eau est l’IP.

Les gâches pour serrures antipanique

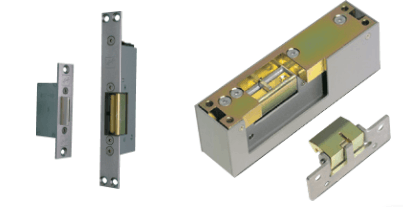

Gâche électrique à larder à émission pour antipanique ATP 76-45 EffGâche électrique à larder à émission pour antipanique ATP 76-45 Eff

Elles ne sont utilisables qu’en association avec les antipaniques 1 point.
Pour une serrure antipanique NF EN 1125, la pose d’une gâche électrique lui fait perdre sa norme.

La gâche pour porte en verre

Schéma explicatif de montage et fonctionnement d’une gâche électrique pour porte en verre

Lorsque la porte est en position de fermeture, le demi-tour de gâche maintient le battant avec l’élément d’appui.
Une butée doit être installée sur la porte pour arrêter le battant.
La décondamnation de la porte se fait uniquement avec un bouton-poussoir (impulsion).
Dans le cas d’une porte à deux battants en verre, deux gâches, une par battant, sont montées sur la partie haute du montant.
Ce type de montage ne convient pas aux portes en va-et-vient.

La gâche pour porte 2 vantaux en verre

Visuel d’une gâche électrique pour porte 2 vantaux en verre

Cette gâche est particulièrement fonctionnelle et discrète pour les ensembles d’ouvrants et d’impostes entièrement vitrés.
Le montage est extrêmement simple.
Il suffit de coller la gâche grâce à une colle spéciale fournie avec le produit.
Le boîtier de montage en aluminium est proposé en deux versions: à émission et à rupture. La gâche et sa contrepartie forment un ensemble sobre et harmonieusement dimensionné.

La gâche pour porte coulissante

Schéma de montage d’une gâche électrique pour porte coulissante

Sur une porte coulissante, la gâche exige une serrure avec un point de rotation surbaissé et une résistance modérée. De ce fait, il est préférable de commander l’ensemble avec la gâche et la serrure adaptée.
La distance entre la têtière de serrure et le crochet doit être de 5 mm (voir croquis). Ces gâches existent en version étanche pour l’extérieur.
Le demi-tour en acier moulé est d’une grande rigidité et présente une excellente résistance à l’usure.

La gâche à rupture de courant pour issue de secours

Ce type de gâche pour issue de secours est conforme à la norme NF S 61 937.
On parle aussi de gâche de sécurité. Elle est conçue spécialement pour les applications de verrouillage de portes situées dans des issues de secours.
En raison du déverrouillage fiable sous précontrainte (maximum 5000 N), cette gâche de sécurité est également utilisée sur des portes sans exigences de sortie de secours.
Sur des systèmes de sas, des portes insonorisantes et des portes pour lesquelles une pression sur le pêne de gâche risque de se produire, la gâche assure un fonctionnement fiable.
Attention cette gâche est prévue en tant que verrouillage supplémentaire de la porte coupe-feu, indépendamment de la serrure principale.
En aucun cas elle ne peut être installée en tant que contrepartie à la serrure principale, sinon la fonction de la porte coupe-feu n’est plus assurée.

La gâche simple action

Celle-ci est à larder mais peut être montée en applique grâce à un boîtier de mise en applique à commander séparément.

Nous en proposons 2 modèles différents :

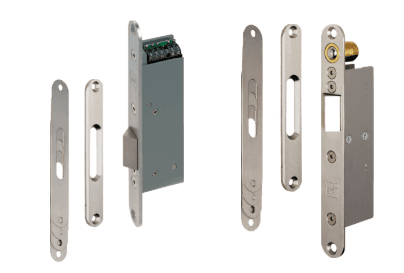

la gâche 331 KL Eff : en montage à larder celle-ci n’est pas réversible
Gâche électrique simple action pour issue de secours 331 EffBoitier de mise en applique pour gâche électrique 331 Eff
la gâche 332 Eff : très compact, elle est considérée comme la gâche la plus petite au monde ce qui permet de garantir un montage rapide et simple dans les différents profilés et châssis.
Gâche électrique à rupture de courant pour issue de secours 332 Eff

La gâche double action pour porte va-et-vient

Comme la gâche simple action, elle est en pose à larder mais peut être montée en applique grâce à un boîtier spécifique à commander séparément.
La gâche est verrouillée aussi longtemps qu’elle est alimentée en courant.
Si le courant est coupé ou interrompu par une panne de courant, le demi-tour de gâche est mobile et la porte peut s’ouvrir.

Nous proposons la gâche 351 EFF.

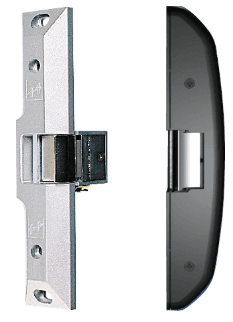

Gâche électrique double action sans contact à bille 351 M 80 EffGâche électrique double action avec contact à bille 351 M 88 Eff

Cette gâche est réversible et peut être montée à la verticale ou à l’horizontale.
Elle convient à toutes les portes double-action.
Celles-ci doivent être obligatoirement équipées de pivots de sol hydrauliques.
Le pêne de verrouillage est maintenu par un ressort dans la position de verrouillage.
À la fermeture de la porte, le pêne s’engage dans la têtière.
Le blocage du pêne en position de verrouillage et ainsi le verrouillage de la porte sont obtenus par l’alimentation en courant.
Le contact magnétique intégré (25 V/1 A) permet la surveillance électronique de l’état de verrouillage de porte.
